P3: El diodo, diodo LED y Pulsador
El Diodo
Es un dispositivo que permite el paso de la corriente en un sentido ( cuando circula sentido favorable,( polarización directa) e impide su paso en caso contrario ( Polarización inversa).
Si la corriente es "favorable"( En la dirección de la flecha )...
Si la corriente es "desfavorable" ( Dirección Contraria )...
El simbolo del Diodo se representa así:
El Diodo Led
Es un diodo que, cuando circula una corriente eléctrica en sentido favorable (Polarizacion directa), emite luz.

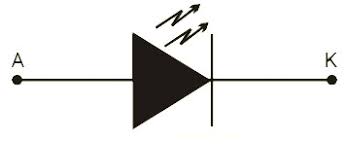

El símbolo que representa a un LED es el siguiente :
Si la corriente es "favorable" ( en dirección de la "flecha" ) encenderá .
Si la corriente es "desfavorable" ( dirección contraria ) No encendera y ademas no permitirá el paso de corriente.
La pata mas larga corresponde al triangulo y seria la positiva.
Un diodo LED es un dispositivo " delicado " , que no soporta mucha intensidad de corriente . por ello SIEMPRE debemos conectarlo en serie con una RESISTENCIA entre 100 y 500 ohms , por ejemplo 120 ohms (MA-RO-MA) o a 470 ohms (AM-VI-MA):
En caso de no proteger al LED con una resistencia , el LED quedara inservible y No encenderá nunca mas .
El Pulsador
Un pulsador es un dispositivo de control , que puede presentar dos estados: abierto ( si no lo apretamos) o cerrado ( si si lo apretamos ). Su símbolo es el siguiente:
Los pulsadores de lo que disponemos son pulsadores dobles ( con 4 patas) , y debemos cuidar que las patas 2 y 4 no coincidan con la 1 y 3 en una misma columna de la breadboard:
En esta actividad aprendí la competencia 4.5 "MANEJA LAS TECNOLOGÍAS DE LA INFORMACIÓN Y LA COMUNICACIÓN PARA OBTENER INFORMACIÓN "
El símbolo que representa a un LED es el siguiente :
Si la corriente es "favorable" ( en dirección de la "flecha" ) encenderá .
Si la corriente es "desfavorable" ( dirección contraria ) No encendera y ademas no permitirá el paso de corriente.
La pata mas larga corresponde al triangulo y seria la positiva.
Un diodo LED es un dispositivo " delicado " , que no soporta mucha intensidad de corriente . por ello SIEMPRE debemos conectarlo en serie con una RESISTENCIA entre 100 y 500 ohms , por ejemplo 120 ohms (MA-RO-MA) o a 470 ohms (AM-VI-MA):
En caso de no proteger al LED con una resistencia , el LED quedara inservible y No encenderá nunca mas .
El Pulsador
Un pulsador es un dispositivo de control , que puede presentar dos estados: abierto ( si no lo apretamos) o cerrado ( si si lo apretamos ). Su símbolo es el siguiente:
Los pulsadores de lo que disponemos son pulsadores dobles ( con 4 patas) , y debemos cuidar que las patas 2 y 4 no coincidan con la 1 y 3 en una misma columna de la breadboard:
En esta actividad aprendí la competencia 4.5 "MANEJA LAS TECNOLOGÍAS DE LA INFORMACIÓN Y LA COMUNICACIÓN PARA OBTENER INFORMACIÓN "
